面向業務以信號監控和流程監控為主的監控系統 —— 文章正文2015-08-12

    作者：北京正奇聯訊科技有限公司 張?zhí)I龍、戴霖

    【廣電網】項目背景

    電視臺的總控傳輸系統是電視節目整個制播業務體系中的關鍵環節，是決定電視節目能否安全播出的關鍵環節，是電視臺最關鍵的核心調度、分發平臺，對于提高電視臺節目制播質量和播出安全非常重要。

    中央電視臺新臺址從建設之初，就按照新時代電視事業發展的要求，采用數字化、網絡化、信息化的新技術和新工藝，構建高清制播網絡環境，以推動數字高清電視廣播事業的發展。在中央電視臺新臺址技術體系中，總控系統和傳輸系統是新臺址電視工藝項目的核心系統，其中總控系統是全臺信號交換、節目播出的重要環節和樞紐，是全臺信號調度和處理的關鍵和核心。傳輸系統主要完成新臺址素材信號和播出節目信號的接收和對外發送，是全臺信號傳輸?shù)年P(guān)鍵環節。因此，在新臺址建設的眾多項目中，總控和傳輸?shù)能浻布到y(tǒng)最早進行分析、設計和招標工作，其中，總控傳輸?shù)目刂啤⒐芾砑氨O(jiān)控系統項目是其中重要的組成部分。

    總控傳輸?shù)目刂?、管理及監控系統的建設目標是構建一個管理、控制、監控一體化的綜合管理平臺系統，在對設備、信號的監控及對業務流程的監控基礎上，建造一個全方位、智能化的總控及傳輸系統管理、監測、監控、告警運行平臺，實現業務智能化調度、核心矩陣自動切換、信號質量和設備狀況的自動監測告警、系統智能化管理及監控。技術兼顧先進性與成熟性，能適應央視總控傳輸系統的未來發展，在設備控制、管理和監控方面力求做到五年內總體保持先進，十年內穩定運行。

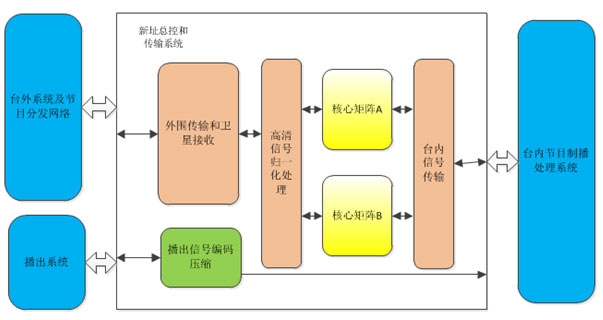

    新址總控傳輸系統整體框架如圖1所示：

圖 1

    新址總控系統具有以下幾個特點：

    ?規模大

    新址總控核心矩陣信號通路配置規模達到雙576×576，這個規模的基帶信號信號調度和處理系統在當前全國乃至世界的電視播出領域都是領先的。

    ?雙矩陣內核設計

    新址總控系統采用了雙核心矩陣同時運作，兩個矩陣相對獨立，配置基本一致，互為主備。系統的可靠性相比現址總控系統的單一矩陣方式有非常大的增強。

    ?結合設備、信號監控和業務管理，更加自動化、智能化

    新址總控系統在軟硬件設計上強調管理、控制、監控一體化，能夠結合設備、信號的監視及總控業務流程的管理監控，使整個系統更加的自動化和智能化。

    ?強調服務職能

    新址總控系統與全臺節目生產管理系統通過服務總線建立接口，使總控系統與臺內其它系統可以直接進行數據交互，從而更好地為各業務部門提供服務，凸顯了總控系統針對全臺的服務職能。

    總體設計思想

    系統在設計上秉持面向服務、層次分離的思想，將系統對高可靠性、高擴展性、高靈活性和低耦合性的原則貫徹始終。

    ?面向服務的設計

    軟件系統通過服務整合應用邏輯，提高系統的數據協調能力，有效地降低數據存取負載，同時通過負載均衡的方式提高系統擴展能力。

    ?界面、邏輯、數據和控制相分離的層次結構

    通過規劃系統服務和應用服務，使系統的人機界面部分與應用邏輯和數據存儲相分離，降低了相互之間的影響，提高了系統的適應性。

    通過規劃資源管理子系統，對管理層面與控制層面進行連接和緩沖，將各層面的變更盡可能消弭在各自的層面之中，降低對其它層面的影響。

    ?高可靠性

    系統在各個層面都采用了主備、并行等技術手段來保證系統的高可靠性，同時在應用層面規劃了多種應急保障措施來避免災難的發生，保障軟件系統7×24小時穩定運行。

    ?高擴展性

    系統在設備控制層面、數據訪問層面和應用層面上都規劃設計了很強的擴展能力。

    在設備控制層面，可以通過增加監控服務器的方式提高系統的負載能力；通過增加設備驅動的方式增加對新型軟硬件設備的支持能力。

    在數據訪問層面，各數據庫服務器采用共享存儲、負載均衡的集群方式，可以通過在線增加服務器的方式提高數據庫的處理能力，通過增加硬盤或盤陣的方式提高數據庫的存儲容量。

    在應用層面上，可以通過增加應用服務器的方式提高系統在應用處理上的負載能力。

    ?高靈活性

    通過采用消息中間件技術，使系統在網絡通訊、部署上具備很高的靈活性。

    通過界面與代碼分離、動態界面生成等技術，使系統在應用界面設計上具備極高的靈活性，并且可以隨需進行界面設計。

    通過插件、腳本等技術的應用，使系統對于環境和需求的變化具備很高的適應能力。

    ?低耦合性

    系統通過服務接口的設計，使各子系統只在接口層面上進行耦合，完全屏蔽了子系統內部的關聯，將各子系統內部的變更對其它子系統的影響降到最低。

    通過規劃獨立的事件服務，將各子系統綁定到一個簡單、穩定的服務上，進一步削減了各子系統之間的耦合度。

    系統整體結構

    總控的控制、管理和監控系統主要包括任務管理子系統、任務執行子系統、監看管理子系統、資源管理子系統、監控子系統、播出信號監控子系統、總控外場子系統及若干輔助子系統?？偪匦盘?hào)處理及調度平臺控制、管理及監控系統結構如圖2所示：

圖 2

    ?總控任務管理子系統

    任務管理子系統負責對臺內、臺外各種用戶提交的任務申請進行管理，生成可供任務執行等子系統使用的任務單；

    ?總控任務執行子系統

    任務執行子系統依據任務管理子系統提供的任務單，負責輔助操作人員執行總控的直播、傳送和收錄調度任務，完成路由打通、矩陣切換、調整矩陣周邊設備參數等工作；

    ?監看管理子系統

    監看管理子系統負責管理總控和傳輸系統中監看系統的設備。系統接收任務管理子系統提供的任務單，按照任務單自動或由操作人員手動控制監看系統設備，將與任務單相關路由的監看信號送到監看墻顯示；

    ?總控資源管理子系統

    資源管理子系統實現對總控范圍內所有資源的集中、統一管理，為監控子系統、任務管理子系統、任務執行子系統等提供基本的數據支持；

    ?設備控制及監控子系統

    監控子系統的功能主要是對系統內主要設備（包括網絡設備）的監控、設備遠程控制和設備/信號實時監測。監控子系統應包括設備監測、信號監測、網絡監測、環境監測和報警綜合處理等幾部分；

    ?總控外場子系統

    總控外場子系統包括總控外場轉播時對外場資源（設備、矩陣端口等）及外場任務單編排，查詢、處理以及完成與新址和現址資源銜接等功能的系統；

    ?總控各輔助子系統

    輔助子系統由公告、資料管理、時鐘校驗和日志查詢等子系統組成；

    公告子系統用于總控運行中各種信息的顯示；

    資料管理子系統統一管理總控內部的電子文件（包括設備手冊、系統圖、培訓文檔等）；

    時鐘校驗子系統通過時鐘校驗器進行時間的核對和校驗，然后通過網絡完成對各個工作站的時間校驗；

    日志查詢子系統提供多種條件的復合查詢。包括：日志時間，操作員，日志內容和其它與不同子系統相關的條件。

    ?播出信號監控子系統

    播出信號監控子系統主要對傳輸系統中播出信號從末端分配至開路接收的整個鏈路進行監控并報警。
